籃式過濾器

籃式過濾器 概述

籃式過濾器是工業管道中常用的管道附件,主要由接管、主管、濾籃、法蘭、法蘭蓋及緊固件等組成。當液體通過主管進入濾籃后,固體雜質顆粒被阻擋在濾籃內,而潔凈的流體通過濾籃、由過濾器出口排出。安裝在管道上能濾除流體中的固體雜質,保證管線設備系統正常地運行,可使流體更加純凈,獲得理想的工業產品;使用一段時間后打開上蓋取出象提籃子式的過濾網,一經洗刷即可以恢復如新。因此,籃式過濾器在石油、化工、制藥、食品等行業中得到了廣泛的應用,深受用戶的青睞。

籃式過濾器 主要零件材料

殼體材質 鑄鐵、碳鋼 不銹鋼
濾框濾網材質 不銹鋼
密封件材質 耐油石棉、柔性石墨、聚四氟乙烯
工作溫度(℃) -30~+380 -80~+450
公稱壓力(MPa) 0.6~6.4 (150Lb~300Lb)
過濾精度(目/in) 10-300
連接方式 法蘭、對焊

籃式過濾器 產品結構圖

直通籃式過濾器結構圖
直通籃式過濾器 (結構圖)

籃式過濾器 主要連接尺寸

直通籃式過濾器安裝尺寸圖

公稱直徑DN 結構尺寸(PN≤5.0MPa)mm 管塞N
L H H1 D0
25 180 260 160 Φ76 Rc3/4
32 200 270 160 Φ76
40 260 300 170 Φ108
50 260 300 170 Φ108
65 330 360 210 Φ108
80 340 400 250 Φ108
100 400 470 300 Φ219
125 480 550 360 Φ273
150 500 630 420 Φ273
200 560 780 530 Φ325
250 660 930 640 Φ426 M20x1.5
300 750 1200 840 Φ476

高低籃式過濾器安裝尺寸圖

公稱直徑DN 公稱壓力PN 結構尺寸 mm 管塞N
L H H1 H2 D0
25 ≤5.0MPa 180 280 110 180 Φ76 Rc3/4
32 200 285 110 180 Φ76
40 260 340 120 220 Φ108
50 260 340 120 220 Φ108
65 330 400 160 270 Φ133
80 340 460 180 320 Φ159
100 400 550 200 390 Φ219
125 480 630 260 450 Φ273
150 500 720 310 530 Φ273
200 560 900 390 670 Φ325
250 660 1070 480 800 Φ426 M20x1.5
300 750 1360 640 1040 Φ478

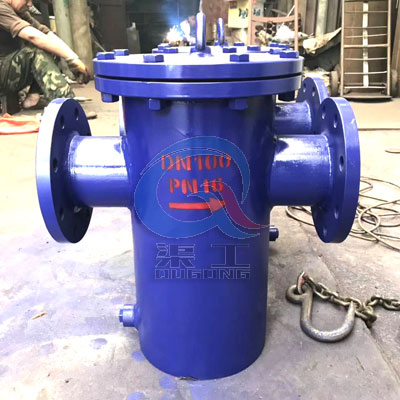

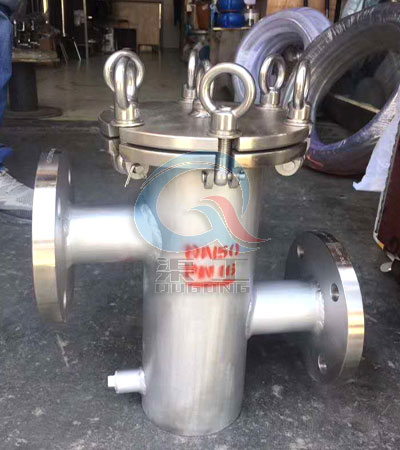

籃式過濾器 實物圖

籃式過濾器實物圖高低籃式過濾器實物圖

溫馨提示:
本文中的文字、數據、圖片僅作為參考。需要了解更多籃式過濾器的使用性能、外形結構、安裝尺寸參數、價格,索取 籃式過濾器說明書及產品選型樣本,請聯系我們。
