Y型襯氟過濾器

Y型襯氟過濾器 概述

Y型襯氟過濾器GL41F46是用來清除腐蝕性介質中的雜質,保護泵、閥門及其它設備的正常使用。一般通水網選擇20-60目/cm2,通氣網為40-100目/cm2,通油網為100-480目/cm2??筛鶕?jù)介質相應配置。由于過濾器內壁及濾網均采用耐腐蝕性材料四氟制成,因此該產品被廣泛應用于腐蝕性管路中。

Y型襯氟過濾器 特點

1、整體式閥體設計;
2、可更換的過濾內件;
3、多種過濾結構設計;
4、濾網精度18—500目可選;
5、常規30目設計;
6、有排放接口;
7、標準法蘭連接;

Y型襯氟過濾器 法蘭標準

PN1.0MPa法蘭尺寸按GB9115.8-88標準
PN1.6MPa法蘭尺寸按GB9113.3-88標準
PN2.5MPa法蘭尺寸按GB9113.4-88標準

Y型襯氟過濾器 主要零件材料

序號 零件名稱 灰鑄鐵 (Z) 碳鋼 (C)
1 閥體、閥蓋 HT250/A 126 WCB/A216 WCB
2 過濾網 PTFE(F4)
3 螺栓 /螺母 35/45、A193 B7/A194
4 襯里層 FEP(F46)PCTFE(F3)

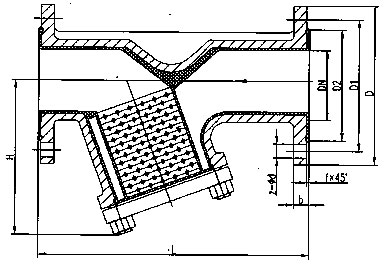

Y型襯氟過濾器 外形結構圖

Y型襯氟過濾器外形結構圖

Y型襯氟過濾器 主要連接尺寸

公稱通徑 DN (mm) NPS (in) GL41F46-10/16/25型過濾器
L D D1 D2 b f H1 H Z-φd 重量
PNl.0~2.5(MPa)
20 3/4 150 105 75 55 16 2 70 122 4-14 3.3
25 1 160 115 85 65 16 2 78 135 4-14 4.2
32 11/4 190 135 100 78 18 2 86 154 4-18 6.6
40 11/2 200 145 110 85 18 3 92 164 4-18 7.3
50 2 230 160 125 100 20 3 102 182 4-18 12
65 21/2 250 180 145 120 20 3 115 205 4-18 16
80 3 280 195 160 135 22 3 135 232 8-18 23
100 4 320 215 180 155 24 3 156 263 8-18 32
125 5 400 245 210 185 26 3 248 370 8-18 39
150 6 500 280 240 210 28 3 285 425 8-23 52
200 8 600 335 295 265 30 3 362 530 8-23 89

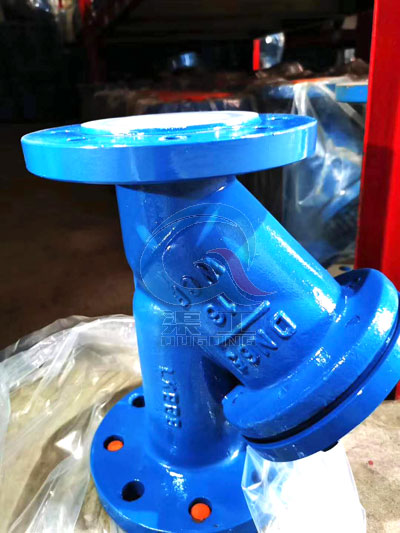

Y型襯氟過濾器 實物圖

Y型襯氟過濾器實物圖

溫馨提示:
本文中的文字、數據、圖片僅作為參考。需要了解更多Y型襯氟過濾器的使用性能、外形結構、安裝尺寸參數、價格,索取 Y型襯氟過濾器說明書及產品選型樣本,請聯系我們。
