Y42X水用減壓閥

Y42X水用減壓閥 概述

渠工品牌Y42系列減壓閥屬于直接作用式薄膜彈簧減壓閥。主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣,控制閥瓣開度完成減壓穩壓功能。
水用減壓閥在城市建筑、高層建筑的冷熱供水系統中,可取代常規分區水管,節省設備。也可在通常的冷熱水管網中,起減壓穩壓作用。
本產品調壓、穩壓動作平穩,適用于水和非腐蝕性液體介質的管路。

Y42X水用減壓閥 主要技術參數及性能

型號 Y42X
公稱壓力(Mpa) 1.0 1.6 2.5
殼體試驗壓力(Mpa)* 1.5 2.4 3.75
密封試驗壓力(Mpa) 1.0 1.6 2.5
最高進口壓力(Mpa) 1.0 1.6 2.5
出口壓力范圍(Mpa) 0.2-0.8 0.2-1.0 0.4-1.6
壓力特性偏差(Mpa)△P2P GB12244-1989
流量特性偏差(Mpa)P2G GB12244-1989
滲漏量 0
工作溫度 0℃-80℃

Y42X水用減壓閥 額定流量系數

DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500
Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500

Y42X水用減壓閥 主要零件材料

零件名稱 零件材料
閥體 閥蓋 底蓋 WCB
閥座 2Cr13
閥瓣 2Cr13
閥桿 2Cr13
缸套 2Cr13/25(鍍硬鉻)
活塞 2Cr13
O型圈 丁腈橡膠
密封圈 丁腈橡膠
膜片 夾織物丁腈橡膠
調節彈簧 60Si2Mn

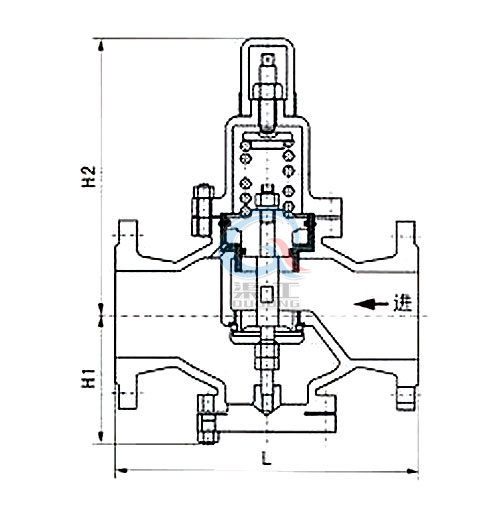

Y42X水用減壓閥 外形圖

Y42X水用減壓閥,空氣減壓閥外形圖
Y42X水用減壓閥,空氣減壓閥 外形圖

Y42X水用減壓閥 外形尺寸

(PN1.0-2.5)單位:mm

公稱通徑DN 外 形 尺 寸
L H Hl
15 160 225 90
20 160 265 98
25 180 265 110
32 200 265 110
40 220 320 125
50 250 320 125
65 280 325 130
80 310 385 160
100 350 385 170
125 400 430 200
150 450 430 210
200 500 560 240
250 650 690 290
300 800 800 335
350 850 880 375
400 900 980 405
450 900 1100 455
500 950 1130 465

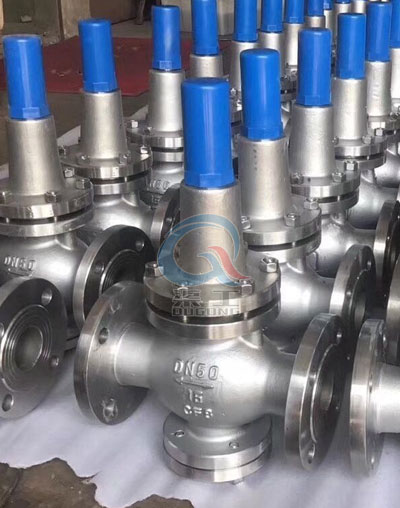

Y42X水用減壓閥 實物圖

Y42X水用減壓閥,空氣減壓閥實物圖

溫馨提示:
本文中的文字、數據、圖片僅作為參考。需要了解更多Y42X水用減壓閥的使用性能、外形結構、安裝尺寸參數、價格,索取 Y42X水用減壓閥說明書及產品選型樣本,請聯系我們
