衛生級快裝電磁閥

衛生級快裝電磁閥 概述

衛生級快裝電磁閥指的是用于制藥,食品等行業中的,對衛生等級要求很高的場所所使用的閥門管件。衛生級快裝電磁閥采用采用不發熱的線圈,功率小,經過內外拋光和除菌處理,快速拆裝閥,使閥門打開和維修快捷容易,有較強的抗氧化抗腐蝕能力。衛生級電磁閥其所使用的閥體材質為304不銹鋼以及316不銹鋼,其密封材質主要采用硅橡膠和聚四氟乙烯,堅固耐用,適合在較惡劣的環境下工作。

衛生級快裝電磁閥 參數

公稱通徑:DN15-50
原理結構:分步直動式
閥體材質:SS304、SS316
密封材料:NBR、FKM、PTFE、
適用流體:氣體、液體應用于食品以及藥品行業
電源電壓:AC220V、DC24V、DC12V 其他電壓可以定做
流體粘度:≤22mm2/S(50mm2/S以下可特制)
連接方式:卡箍
安裝方式:水平,線圈向上(禁止垂直安裝)

衛生級快裝電磁閥 原理

衛生級快裝電磁閥是一種直動和先導式相結合的原理,當入口與出口沒有壓差時,通電后,電磁力直接把先導小閥和主閥關閉件依次向上提起,閥門打開。當入口與出口達到氣動壓差時,通電后,電磁力先導小閥,主閥下腔壓力上升,上腔壓力下降,從而利用壓差把主閥向上推開;斷電時,先導閥利用彈簧力或介質壓力推動關閉件,向嚇移動,使閥門關閉。

常閉型:通電開啟,斷電關閉;常開型:通電關閉,斷電開啟

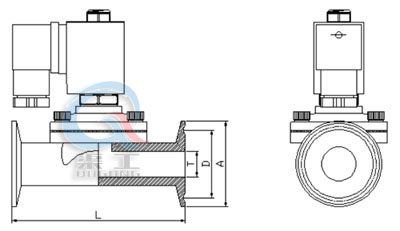

衛生級快裝電磁閥 外形圖

衛生級快裝電磁閥外形圖
衛生級快裝電磁閥 外形圖

衛生級快裝電磁閥 主要外形尺寸

規格口徑 外徑尺寸 內徑尺寸(T) 卡盤尺寸(A) 長度(L) 高度 寬度
DN15 19 15 34或50.5 95 125 50
DN20 25 20 50.5 100 128 60
DN25 32 25 50.5 140 138 70
DN32 38 32 50.5 158 155 100
DN40 50 40 64 160 175 105
DN50 60 50 77.5 195 180 130

衛生級快裝電磁閥 主要外形尺寸安裝與維護

1、現場安裝須按照易爆危險場所“電氣安全規程”中有關規定進行。
2、電磁閥線圈須牢固可靠,線圈有三個孔插頭,其中上為接地線,左右接工作導線。
3、電磁閥安裝前應將管路內部清洗干凈。
4、安裝電磁閥時注意閥體上箭頭要求與介質流向一致。
5、如果流通的介質中有雜質;電磁閥進口端前須安裝密度80目以上的過濾器。
6、電磁閥建議垂直安裝(線圈在上)。
7、非電氣人員不得拆卸電磁閥電氣部件。
8、安裝前應仔細核對閥門牌號數據是否符合現場要求,如電壓、溫度、介質、壓力等。

衛生級快裝電磁閥常見故障診斷及處理

1、接通電源,電磁閥不正常工作
a 線圈燒毀或短路——更換線圈
b 電源電壓過低——調整電壓-10%~+10%范圍。
c 管道內介質壓力不符合工作壓力范圍——調整壓力或更換壓力對應的閥

2、斷開電源,電磁閥不正常工作
閥芯被雜質卡住,不能復位——由專業人員拆卸、清除、裝配。

3、泄漏超標
a 密封件損壞或老化——更換密封件
b 閥體內有雜物——清除雜物

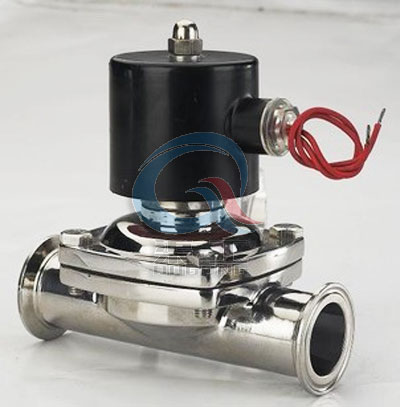

衛生級快裝電磁閥 實物圖

衛生級快裝電磁閥實物圖

溫馨提示:
本文中的文字、數據、圖片僅作為參考。需要了解更多衛生級快裝電磁閥的使用性能、外形結構、安裝尺寸參數、價格,索取 衛生級快裝電磁閥說明書及產品選型樣本,請聯系我們。
