內螺紋電動球閥

內螺紋電動球閥 概述

內螺紋電動球閥也稱電動絲扣球閥,適用于壓力PN1.0~10.0MPa,工作溫度-29~180℃(密封圈為增強聚四氟乙烯)或-29~300℃(密封圈為對位聚苯)的多種管路上,內螺紋電動球閥用于兩位切斷、調節的場合。用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。電動執行機構內置伺服系統,不用另配伺服放大器,輸入4-20mA信號220VAC電源便可運轉。電動內螺紋球閥具有連線簡單,結構緊湊、尺寸小、重量輕、阻力小、動作穩定等優點??捎糜谒⒄羝?、油品、硝酸等多種介質。

內螺紋電動球閥 主要技術參數

公稱通徑DN(mm) 10 15 20 25 32 40 50 65 80 100
公稱壓力(MPa) PN1.6、2.5、4.0、6.4 MPa
閥體形式 三片式精鑄閥體、二片是精鑄閥體
連接形式 螺紋式、焊接式
閥芯形式 "O"型球形閥芯
流量特性 近似快開型
動作范圍 0~90°
泄露量Q 按GB/T4213-92,小于額定KV0.01% (軟密封:零泄漏)
基本誤差 ±1%
回差 ±1%
死區 ≤1%(可調)
可調范圍 250:1
配置執行機構 可配HQ、HR等系列角行程電動執行機構
控制方式 開關到位燈(開關兩位控制)、智能調節(4~20mA模擬量信號控制)

內螺紋電動球閥 執行器技術參數

電源電壓 AC220/380V,50/60Hz
輸出力矩 50N·M~2000N·M
動作范圍 0~90° 0~360°
動作時間 15秒/30秒/60秒
保護裝置 過熱保護
環境溫度 -30°~60°
手動操作 同附帶手柄操作
限位 電氣、機械二重限位
防護等級 相當于IP-65
防爆等級 ExdII BT4;特殊要求可定制ExdII BT6
位置測量 可選裝開關或電位計
驅動電機 8W/E
進線接口 PE1/2〞進線線鎖

內螺紋電動球閥 主要零件材料

連接方式 內螺紋連接 對焊連接
零件名稱 閥體閥蓋 WCB CF8(304) CF8M(316) WCB CF8(304) CF8M(316)
球體、閥桿 2Cr13 0Cr19Ni9 OCr17Ni12Mo2 2Cr13 0Cr19Ni9 OCr17Ni12Mo2
密封圈、填料 增強聚四氟乙烯、對位聚苯
適用工況 適用介質 水、蒸汽
、油品等
硝酸等腐
蝕性介質
醋酸等腐
蝕介質
水、蒸汽
、油品等
硝酸等腐
蝕性介質
醋酸等腐蝕介質
適用溫度 -29~180°C(增強聚四氟乙烯)、-29~300°C(對位聚苯)

內螺紋電動球閥 外形圖

Q911內螺紋電動球閥 (三片式) Q911內螺紋電動球閥 (二片式)
Q911內螺紋電動球閥 (三片式) Q911內螺紋電動球閥 (二片式)

內螺紋電動球閥 安裝連接尺寸

通徑DN 英寸" 連接尺寸
mm inch D L(mm) H 管螺紋G B 重量(Kg)
10 3/8 10 60 57 3/8″ 95 0.34
15 1/2 15 75 68 1/2″ 110 0.47
20 3/4 20 80 70 3/4″ 110 0.68
25 1 25 90 80 1″ 140 1.2
32 11/4 32 110 85 11/4″ 140 1.9
40 11/2 38 125 100 11/2″ 180 2.7
50 2 50 144 110 2″ 180 3.9
65 21/2 64 186 130 21/2″ 200 7.1
80 3 78 206 150 3″ 250 11.5
100 4 98 240 170 4″ 250 20.5

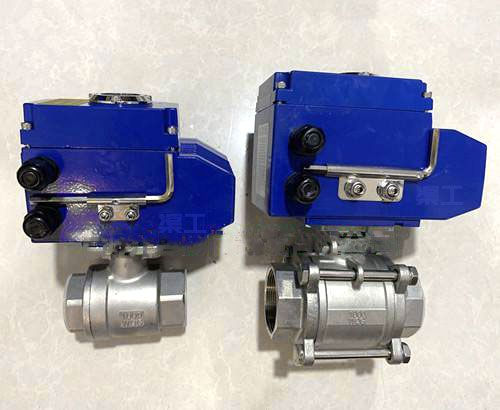

內螺紋電動球閥 實物圖

內螺紋電動球閥實物圖

溫馨提示:
本文中的文字、數據、圖片僅作為參考。需要了解更多內螺紋電動球閥的使用性能、外形結構、安裝尺寸參數、價格,索取 內螺紋電動球閥說明書及產品選型樣本,請聯系我們。
